Колонны для одноэтажных зданий с.1.424.1-5

Колонны предназначены для одноэтажных производственных зданий широтой до 150 м с мостовыми опорными кранами грузоподъемностью до 32 тн с пролетами 18, 24 и 30 м с фонарями и без фонарей.
Колонны изготавливаются по рабочим чертежам с.1.424.1-5, разработанным ЦНИИпромзданий. Технические требования должны соответствовать ГОСТ 25628-90.
Железобетонные колонны сплошного прямоугольного поперечного сечения изготавливаются из тяжелого бетона и предназначены для каркасов одноэтажных зданий предприятий всех отраслей промышленности и народного хозяйства, за исключением зданий гражданского строительства.

Колонны предназначены для применения в зданиях:
- расположенных в I-IV географических районах;
- расчетной сейсмичностью до 6 баллов (включительно);
- с неагрессивной газовой средой;
- с опорными электрическими мостовыми кранами грузоподъемностью от 5 до 32 тонн;
- отапливаемых;
- не отапливаемых - при расчетной зимней температуре не ниже минус 30°С.

Марка колонн имеет следующее обозначение: цифра перед «К»- типоразмер колонны данной высоты этажа здания.«К» - колонна. Первые цифры после «К»- высота этажа здания в дециметрах. Цифра после дефиса - порядковый номер колонны, характеризующий несущую способность. В третью группу, при необходимости, включают дополнительные характеристики, отображающие особые условия применения колонн и их стойкость к воздействию
агрессивной газообразной среды, сейсмическим и другим воздействиям, а также конструктивным особенностям (наличие закладных и т.д.).
Нормируемая отпускная прочность бетона колонн в % от класса бетона: лето/зима – 70/85. Морозостойкость бетона не менее F50.

Характеристики пожарной опасности, степень огнестойкости, меры пожарной безопасности:
1.Класс пожарной опасности - класс К0.
2.Предел огнестойкости железобетонных изделий указан в рабочих чертежах, но не менее R90.

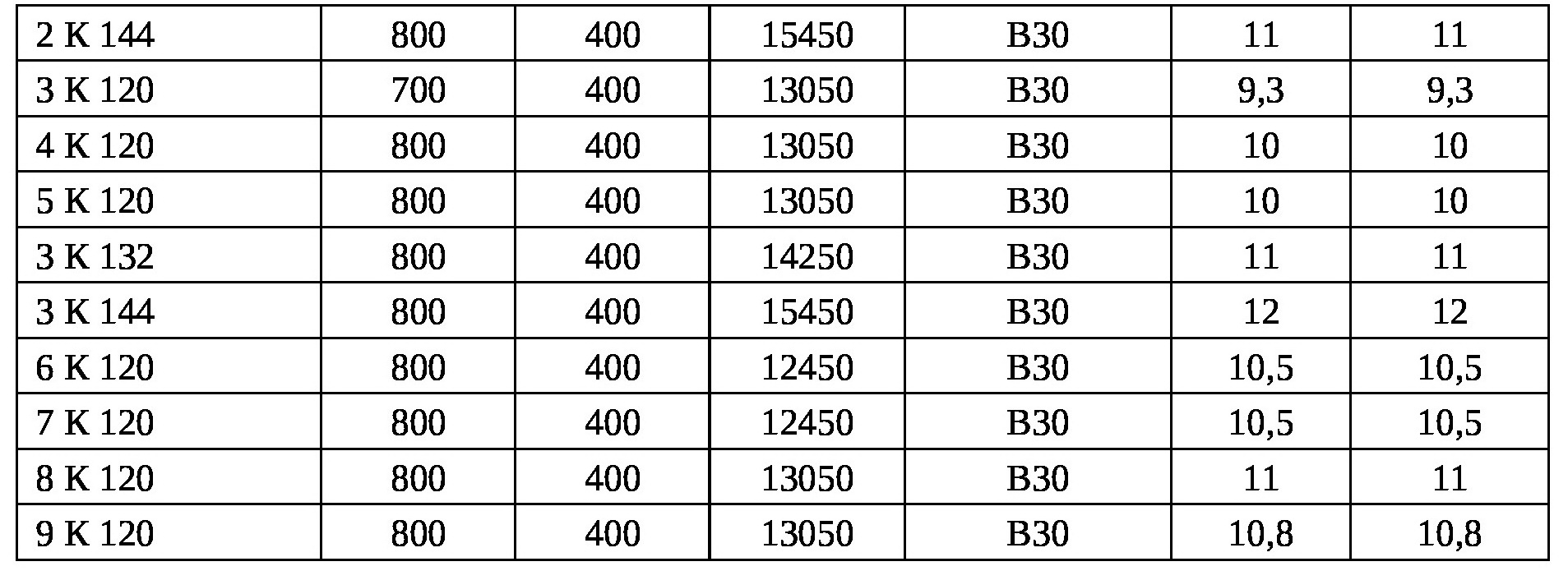

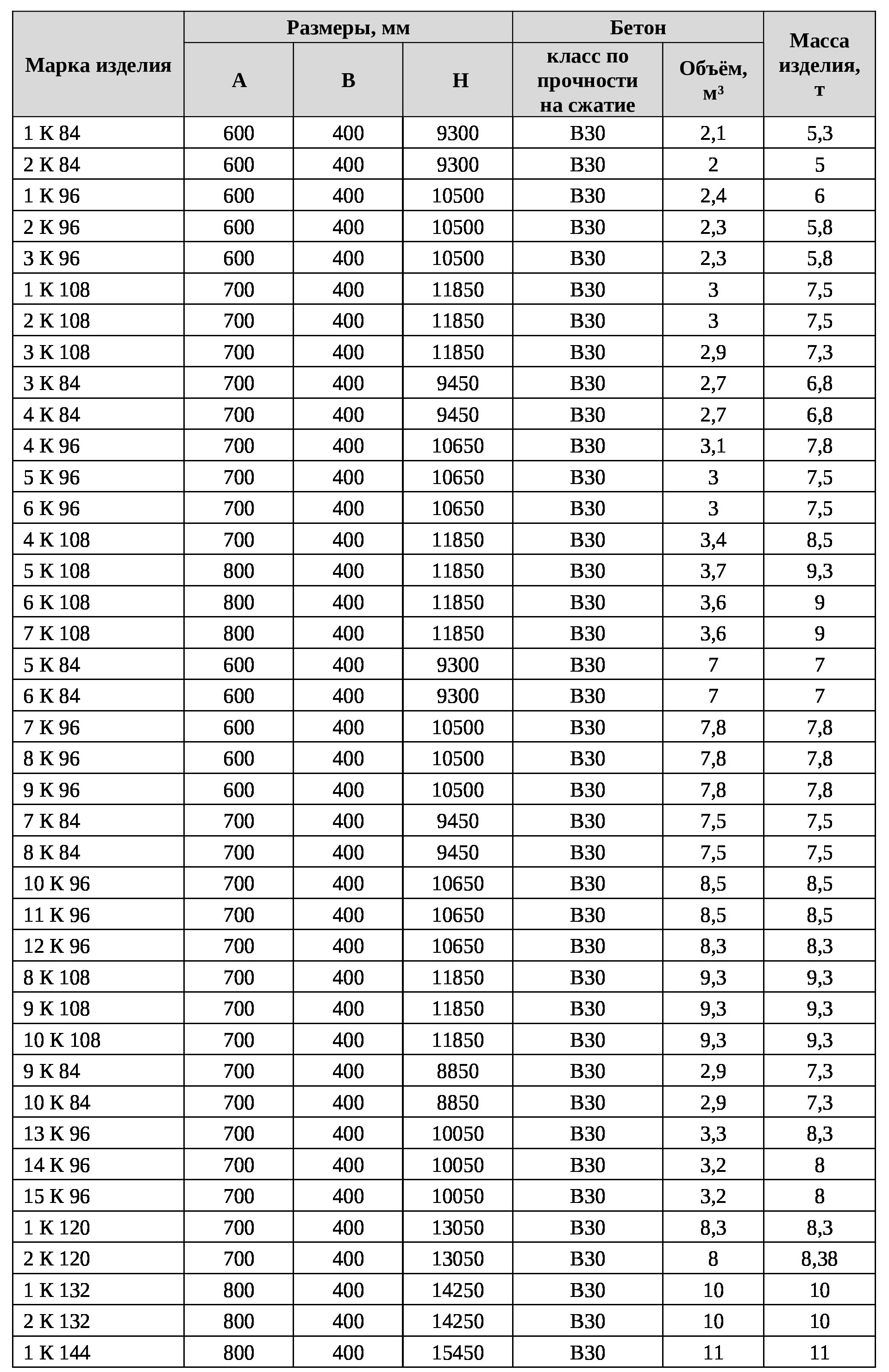

Технические характеристики железобетонных колонн

Маркировка железобетонных колонн:
8 К 120-1
8 - типоразмер колонны данной высоты этажа
К - наименование изделия- колонна
120 - высота этажа в дм
1 - порядковый номер колонны, характеризующий несущую способность.
Примечание: В маркировке колонн не указан индекс, характеризующий несущую способность колонны.

Проектирование.

С использованием изделий данной серии можно осуществлять индивидуальное проектирование.
