Колонны для одноэтажных производственных зданий

Колонны железобетонные прямоугольного сечения предназначены для одноэтажных производственных зданий высотой 10,8; 12,0; 13,2 и 14 мм без мостовых опорных кранов.

Колонны изготавливаются по рабочим чертежам ЦНИИПромзданий серии 1.423.1-5/88 и должны соответствовать требованиям ГОСТ 25628-90. Колонны запроектированы прямоугольного сечения. Для колонн зданий с высотой до 12м включительно принято сечение 500х400 и 700х400мм, с высотой более 12м – 600*400 и 800*400 мм. В оголовках колонн средних рядов, предназначенных для опирания железобетонных подстропильных конструкций, предусмотрены консоли в плоскости меньшего размера сечения.

Колонны предназначены для применения в зданиях:

- возводимых в I…IV ветровых и снеговых районах;

- с неагрессивной, слабо и среднеагрессивной степенью воздействия газообразной среды;

- с подвесными кранами по ГОСТ 7890-84 грузоподъемностью до 5т и без них;

- с расчетной сейсмичностью до 8 баллов для колонн по выпуску 1 и до 6 баллов – по выпуску 1-1;

- отапливаемых без ограничения расчетной зимней температуры наружного воздуха;

- неотапливаемых при расчетной зимней температуре не ниже минус 40°С.

По степени возгораемости колонны относятся к группе несгораемых конструкций.

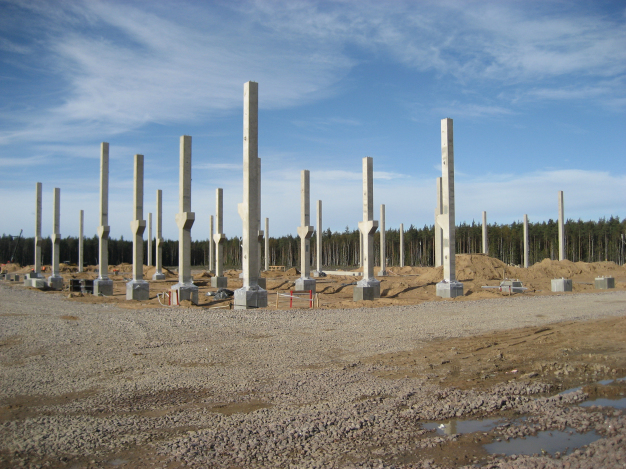

Каркас одноэтажного производственного здания состоит из защемленных в фундаментах колонн, объединенных в пределах температурного блока стропильными и подстропильными конструкциями, плитами покрытий, стальными связями и распорками.

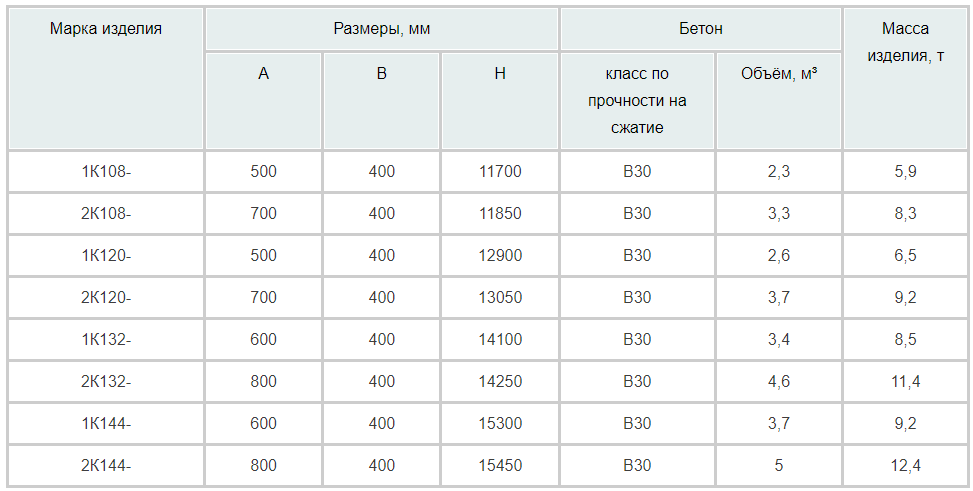

Технические характеристики железобетонных колонн

Маркировка колонн:

1 К 120-3М3-С-Н

1 - типоразмер колонны

К - наименование изделия- колонна

120 - высота этажа в дециметрах

3 - порядковый номер, характеризующий несущую способность колонны

М3 - индекс, характеризующий прочность бетона:
М2 - класс В-15 (М200)
М3 - класс В-22,5 (М300)
М4 - класс В-30 (М400)
М5 -класс В-40 (М500)
С - индекс, обозначающий повышенную сейсмостойкость колонны (здания с расчетной сейсмичностью до 8 баллов)
Н - индекс, характеризующий повышенную коррозийную стойкость колонны
Н - слабоагрессивная среда
П - среднеагрессивная среда

Примечание: в маркировке колонн не указаны индексы, характеризующие несущую способность колонны, прочность бетона и сейсмостойкость.

Колонны изготавливаются из тяжелого бетона классов В15…В40.

Изготовление, контроль и приемка колонн, а также маркировка, хранение и транспортирование изделий должны производиться в соответствии с ГОСТ 25628-90.

Характеристики пожарной опасности, степень огнестойкости, меры пожарной безопасности:

1.Класс пожарной опасности - класс К0.

2.Предел огнестойкости железобетонных изделий указан в рабочих чертежах, но не менее R90.

Проектирование железобетонного каркаса.

С использованием изделий данной серии можно осуществлять индивидуальное проектирование.
