Колонны прямоугольного сечения для одноэтажных зданий (с.1.423.1-3/88)

Колонны изготавливаются по рабочим чертежам серии 1.423.1-3/88 института «Промстройпроект» и должны соответствовать требованиям ГОСТ 25628-90.
Колонны сплошного прямоугольного сечения изготавливаются из тяжелого бетона и предназначены для применения в зданиях:
- возведенных в I-IV географических районах по скоростному напору ветра и по весу снегового покрова;
- с неагрессивной газовой средой;
- с подвесными кранами грузоподъемностью до 5т и без них;
- возводимых в несейсмических районах;
- отапливаемых;
- не отапливаемых, при расчетной зимней температуре не ниже минус 40°С.
Каркас одноэтажного производственного здания состоит из защемленных в фундаментах колонн, объединенных поверху в пределах температурного блока стропильными и подстропильными конструкциями, стальными связями или распорками в уровне стропильных конструкций и плитами. Связи между колоннами не требуются.
Колонны рассчитаны на нагрузки от собственного веса, покрытия, стен, снега, подвесного транспорта и действия ветра. Колонны запроектированы применительно к II классу ответственности зданий.  Нормируемая отпускная прочность бетона колонн в  % от класса бетона по прочности на сжатие для теплого периода года не менее 70, для холодного – 85. Морозостойкость бетона не менее F50.

Характеристики пожарной опасности, степень огнестойкости, меры пожарной безопасности:
1. Класс пожарной опасности - класс К0.
2. Предел огнестойкости железобетонных изделий указан в рабочих чертежах, но не менее R90.
3.Меры пожарной безопасности в период транспортировки, монтажа, эксплуатации:
- Не допускать уменьшения и нарушения защитного слоя бетона до рабочей арматуры, целостности рабочей арматуры, влияющих на противопожарные характеристики изделия.
- Не подвергать механическим воздействиям изделия, ухудшающим его противопожарные характеристики, без согласования с проектной организацией, изготовителем.
- Других специальных мер пожарной безопасности в период транспортировки, монтажа, эксплуатации и утилизации не требуется.

Колонны предназначены для использования в строительстве промышленных объектов, зданий и сооружений. Колонны многоэтажных производственных зданий с сетками колонн 6х6 и 9х6 м под нагрузки соответственно до 2500 и 1500 кгс/м2.
Колонны изготавливаются по рабочим чертежам серии 1.420-12 выпуски 1,2,3 и 1.420-12-35.95, выпуски 0-0÷4-1. Колонны сплошного прямоугольного сечения одно- и двухэтажные с консолями 350мм (одноконсольные и двухконсольные) на высоту этажа 3,6; 4,8 и 6,0м изготавливаются из тяжелого бетона и предназначены для применения в зданиях с неагрессивной средой и в зданиях со слабоагрессивными газовыми средами. Колонны предназначены для многоэтажных производственных зданий. Для стыкования колонн предусмотрены выпуски арматуры.

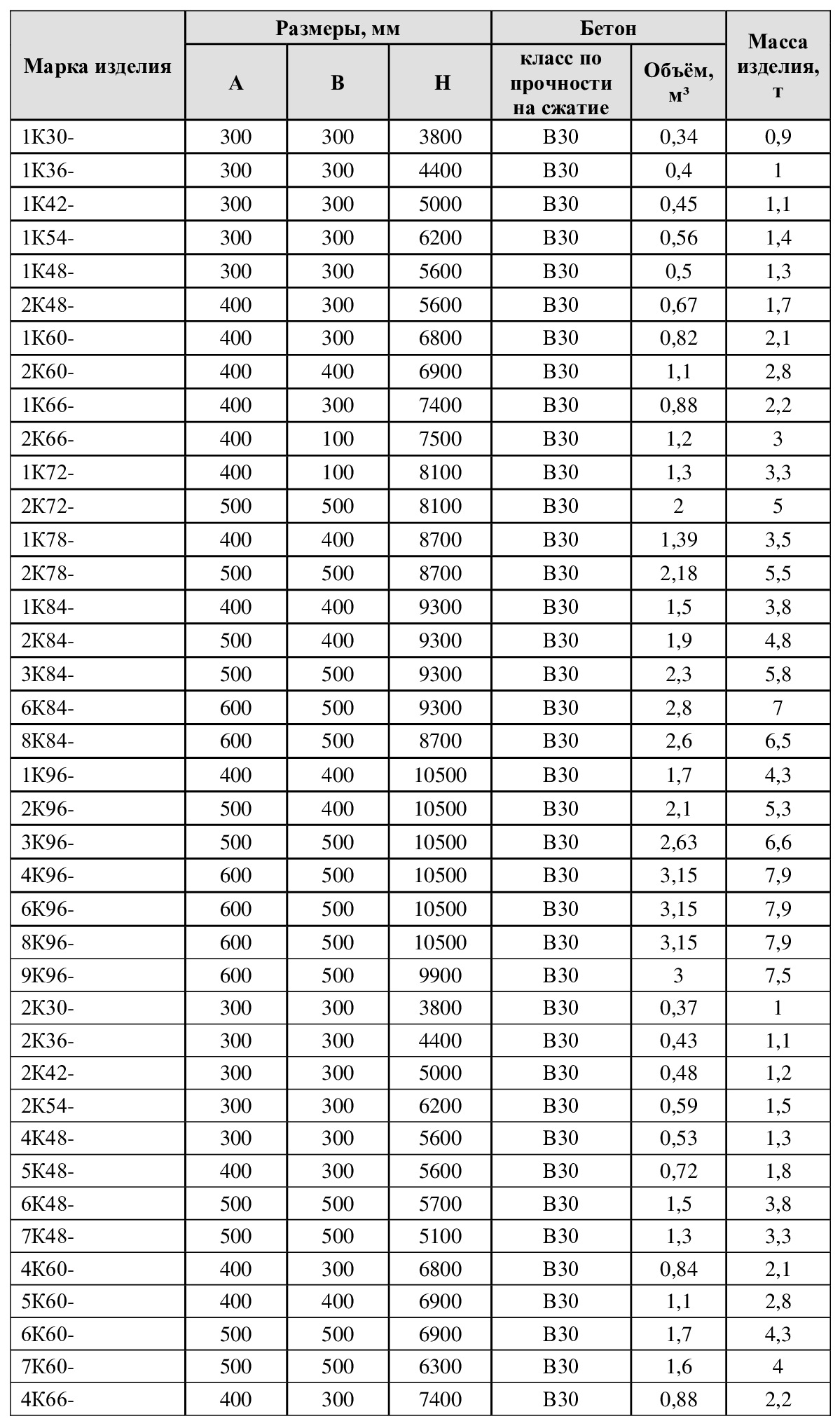

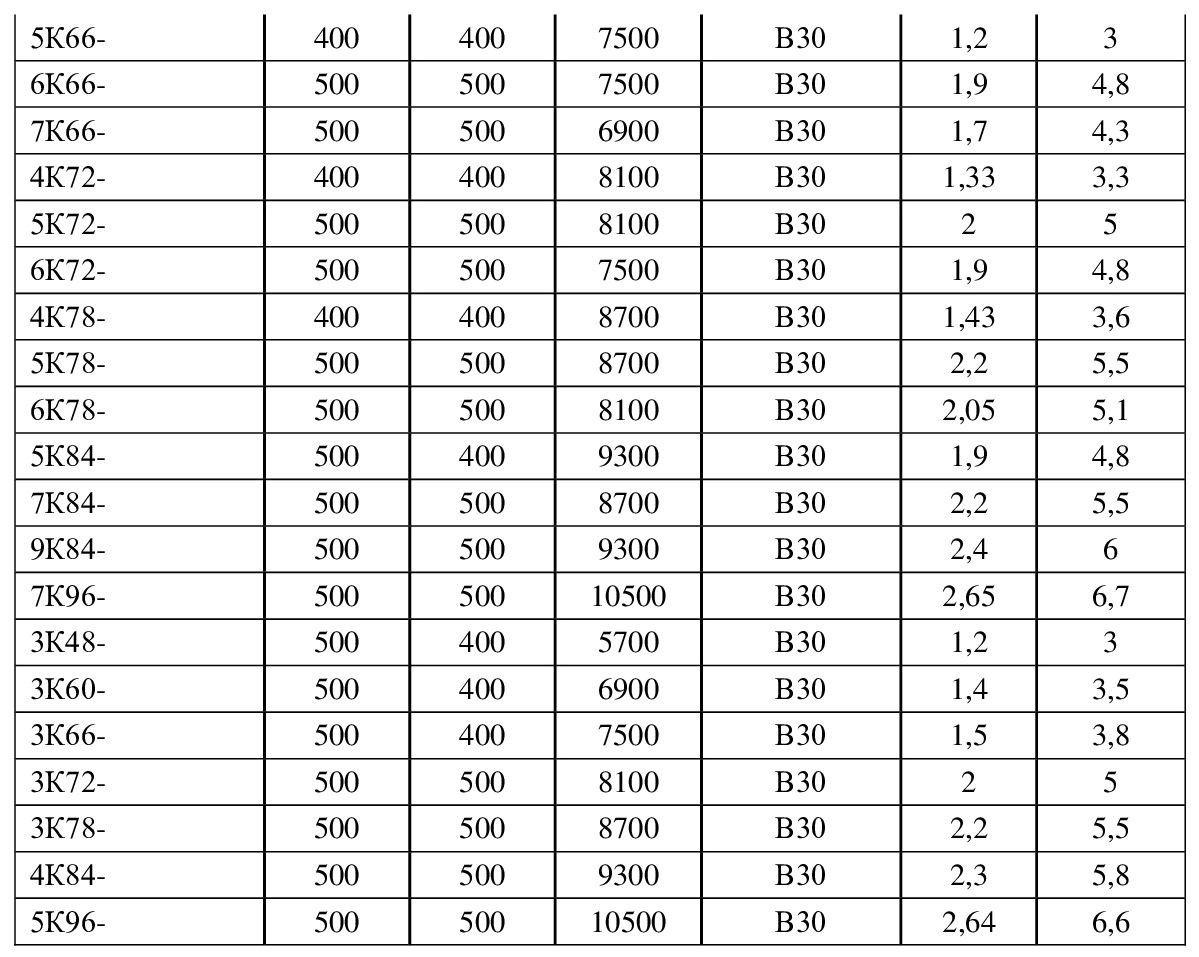

Технические характеристики железобетонных колонн

Пример маркировки колонн:
1К72-3М3
1-номер типоразмера колонны данной высоты этажа
К - наименование конструкции (К- колонна)
72 - высота этажа здания в дециметрах
3 - порядковый номер, характеризующий несущую способность колонны
М3 - индекс, характеризующий прочность бетона:
М2 - класс бетона В-15(Мб-200)
М3 - класс бетона В-22,5(Мб-300)
М4 - класс бетона В-30(Мб-400)
Примечание: в маркировке колонн не указаны индексы, характеризующие несущую способность колонны и прочность бетона.

Проектирование.

С использованием изделий данной серии можно осуществлять индивидуальное проектирование.

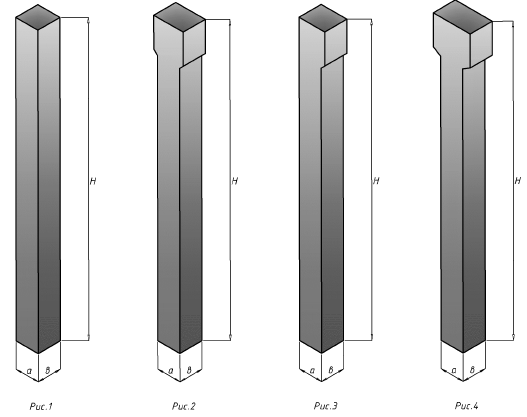

Колонны прямоугольного сечения для одноэтажных зданий
Колонны прямоугольного сечения для одноэтажных зданий



За консультациями обращайтесь по тел. (812) 448-29-07(08) или по электронной почте
