Железобетонные  элементы  низких пассажирских платформ (ТП 501-7-014.91)

Изделия изготавливаются по соответствующим рабочим чертежам типового проекта 501-7-014.91 (является заменой ТП 501-07-5.84) и отвечают техническим условиям ТУ 35-736-90.

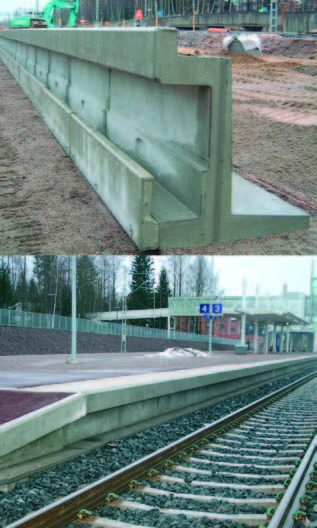

Низкие пассажирские платформы предназначены для строительства на всех станциях пассажирских остановочных пунктах, разъездах и обгонных пунктах, где производится посадка и высадка пассажиров. В зависимости от их расположения относительно железнодорожных путей платформы разработаны – боковые и промежуточные. С боковых платформ приняты лестничные сходы через 100 м. У боковых и промежуточных платформ устраивают торцевые пандусы уклоном 1:10 для въезда погрузчика.

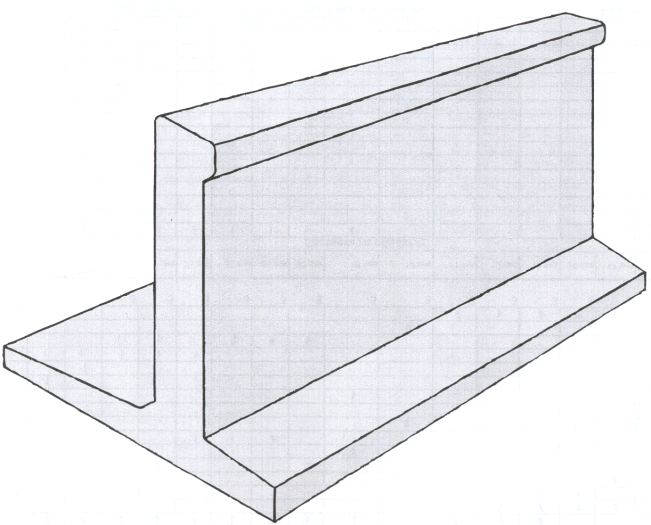

Конструкция платформ разработана двух типов: из железобетонных блоков таврового сечения и из бетонных блоков для стен подвалов.

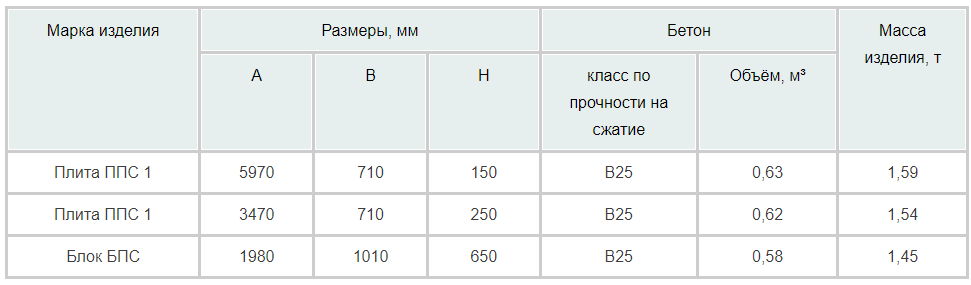

Маркировка состоит из буквенно-цифровых групп, разделенных дефисом. Первая группа содержит обозначение типа изделия и определяет габаритные размеры:

ППС1- плита платформы съемная, предназначена под пешеходную нагрузку.

ППС2- плита платформы съемная, предназначена под пешеходную нагрузку и нагрузку от электропогрузчика ЭП-501.

БПС – блок платформы съемный, предназначена под пешеходную нагрузку и нагрузку от электропогрузчика ЭП-501.
